Sprinklers



Definição

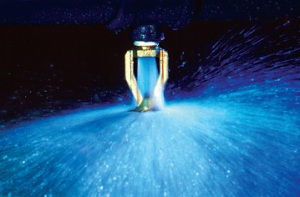

É um sistema ativo de proteção contra fogo empregando-se tubulações e conexões hidráulicas (conjunto de equipamentos), cujos componentes são dotados de dispositivos sensíveis à elevação de temperaturas, que se destinam a espargir água automaticamente sobre a área incendiada.



O sistema de chuveiros automáticos também é chamado como “sistema de sprinklers”.



Objetivo

Possibilitar o controle e a extinção de princípios de incêndio automaticamente, sem a intervenção do homem.



Recomendações básicas

Seguem abaixo os itens específicos que devem ser verificados, peculiares ao sistema de sprinklers:



A automatização do sistema é realizada através de bomba jóquei e pressostatos. Verificar se o pressostato da bomba jóquei aciona antes do pressostato da bomba principal;



A bomba principal poderá ser elétrica ou a explosão;



Todas as Válvulas de Governo e Alarme e Válvulas Setoriais devem possuir sistema de drenagem e teste;



Nos edifícios horizontais (shopping, galpões etc), deverá haver uma Válvula de Governo e Alarme (VGA) para cada 5.000m² de área construída. Estas Válvulas de Governo devem ficar em local de fácil acesso e devem possuir identificação do setor que controla;



Nos edifícios verticais (prédios), deverá haver uma Válvula Setorial (comando secundário – CS) em cada pavimento;



Os registros de paragem do barrilete das bombas e das válvulas de governo e comando secundário devem ser do tipo gaveta com haste ascendente ou tipo borboleta. Os registros do dreno e teste podem ser do tipo gaveta comum ou esfera;



A tubulação deve ser metálica, exceto para a tubulação de drenagem, esta poderá ser em PCV ou ser a própria tubulação de águas pluviais ou servidas do prédio;



As válvulas (VGA ou CS) não podem ser instaladas dentro das escadas de segurança;



O registro de recalque dos chuveiros automáticos (usado pelo Corpo de Bombeiros) geralmente é duplo, com duas introduções de 2 ½”.



Este deve estar nas proximidades da entrada do prédio;



Verificar se os bicos de sprinklers não estão obstruídos por divisórias, luminárias, dutos de ar condicionado etc;



A distância máxima do bico à parede é de 2,30m;



A distância máxima de defletor do bico ao teto liso é de 0,30m, a distância mínima é de 0,025m;

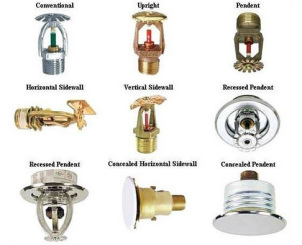

Os tipos de bicos de chuveiros automáticos mais comuns são: pendentes (defletor para baixo); up-right (defletor para cima). Para hotéis, motéis e similares admite-se a instalação de bicos de sprinklers na parede (bico específico, chamado de side-wall);



O diâmetro da prumada principal de alimentação do sistema geralmente é superior a 4″ e o diâmetro mínimo para os ramais finais dos bicos é de 1″ (uma polegada);



Admite-se solda na tubulação de sprinklers para diâmetros superiores a 2″. Para diâmetros inferiores a 2″ deve-se usar somente rosca (conexões);



A reserva de incêndio de sprinklers pode ser em conjunto com a reserva de hidrantes;



A reserva de incêndio de sprinklers deve ser dimensionada para no mínimo 60 minutos de operação;



A Corpo de Bombeiros de Porto Alegre admite que a bomba de sprinklers e hidrantes seja a mesma, dimensionada para atender aos dois sistemas em conjunto;



Na parte mais baixa da edificação exige-se um sistema de drenagem da tubulação;



Os bicos de sprinklers podem ser com elemento termossensível do tipo ampola ou do tipo solda eutética. Para prédios em geral o bico mais adotado é do tipo ampola;



A temperatura mais usual de acionamento do bico tipo ampola é de 68º C; para vitrines de lojas (show-room) e cozinhas a temperatura mínima recomendada é de 79º C;



A cor do bico de sprinklers tipo ampola é em função da sua temperatura de acionamento, conforme segue:



cor laranja…………………....…….temperatura 57º C

cor vermelha……………………….temperatura 68º C

cor amarela…………………....…...temperatura 79º C

cor verde…………………...…..…..temperatura 93º C

cor azul………………………..…....temperatura 141º C

cor roxa……………………………..temperatura 182º C

cor preta…………………..……..…temperatura 204 a 260º C



Para bicos instalados em casa de máquinas, coberturas de galpões e outros locais quentes, devem-se prever temperaturas superiores a 79º C;



Toda a edificação deverá ter em estoque bicos de reserva, no mínimo 06 para risco leve (escritórios, hotéis etc) e 24 para riscos ordinários (garagens, shoppings, lojas etc).
